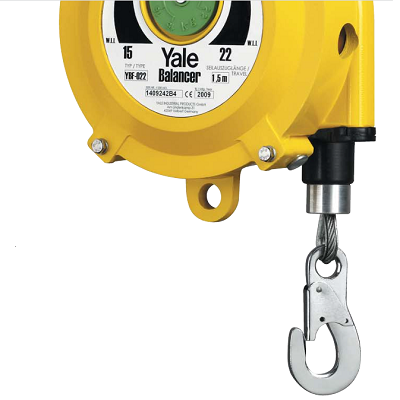

Балансиры-тали серии YBF

• Пружинные балансиры используются для освобождения оператора от веса ручных инструментов.

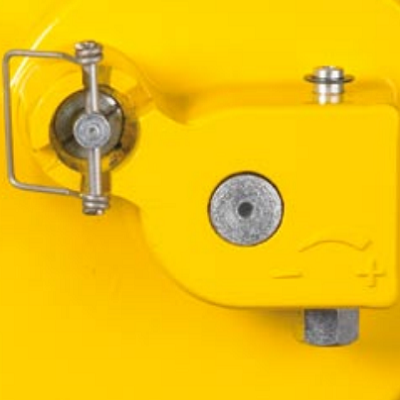

• Установкой винта регулировки грузоподъемности выбирается такое натяжение внутренней пружины, которое балансирует вес подвешенного к тали груза. При этом оператор может легко перемещать грузы до 200 кг (в зависимости от типа балансира) по вертикали.
• Сфера применения - конвейеры, гайковерты, сварочные агрегаты, клепальные станки и прочее.
• Пружинный механизм балансира компенсирует вес груза во всем рабочем диапазоне.

  ---

Характеристики

Особенности

• Ударопрочный корпус изготовлен из высокопрочного литого алюминиевого сплава, с порошковым покрытием.
• Стопор барабана для предотвращения падения груза на случай поломки пружины, по ДИН DIN 15112.
• Монтажная проушина в корпусе для крепления страховочной цепи.
• Пружинные механизмы расположены в корпусе в отдельных блоках для упрощения ремонта и техобслуживания.

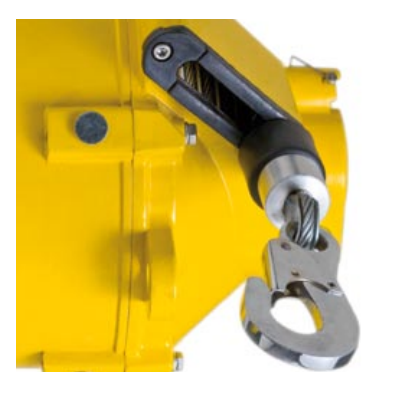

• Износостойкая нейлоновая направляющая троса легко меняется без снятия троса.
• Контрольный индикатор величины груза.
• Технологическое отверстие облегчает замену троса без разборки корпуса.
• Выполнение в соответствии с ДИН DIN 15112, прилагается Сертификат соответствия нормам ЕС.
• Верхний крюк вращается вокруг своей оси.

  ---

Параметры балансиров YBF

Модель	корпус I типа		корпус II типа	корпус III типа			корпус IV типа
	YBF-01 YBF-02	YBF-03 YBF-05	YBF-09 YBF-15	YBF-22 YBF-30	YBF-40 YBF-50	YBF-60 YBF-70 YBF-85 YBF-100	YBF-120 YBF-140	YBF-170 YBF-200
A, min, мм	315	290	340	445	440	440	550	550
A, max, мм	1315	1590	1640	1945	1940	1940	2050	2050
B, мм	132	148	174	218	220	220	247	247
C, мм	72	89	109	130	130	130	156	156
D, мм	68	78	95	111	111	111	128	128
E, мм	120	120	152	194	194	194	265	265
F, мм	22	25	15	35	35	35	40	40
G, мм	26	33	38	47	47	47	65	65
H, мм	10	10	12	15	17	17	17	17
I, мм	14	14	24	30	30	30	26	26
J, мм	9	9	14	18	18	18	15	15
K, мм	10	8	15	18	18	18	24	24
L, мм	17	14	18	24	24	24	27	27
M min, мм	45	45	39	46	46	46	54	54
M max, мм	65	75	68	83	83	83	95	95
N,  мм	9	9	14	16	16	16	18	18
O, мм	6	6	9	12	14	14	16	16
P, мм	11	12	24	35	75	86	142	185
Q, мм	5	9	25	30	33	33	37	37
R, мм	30	32	72	80	105	116	155	193
S min, мм	20	25	65	72	97	97	175	215
S max, мм	38	50	99	112	137	137	205	248
T, мм	49	69	136	158	188	199	268	268
U, мм	-	-	-	130	130	130	156	156
